SOC

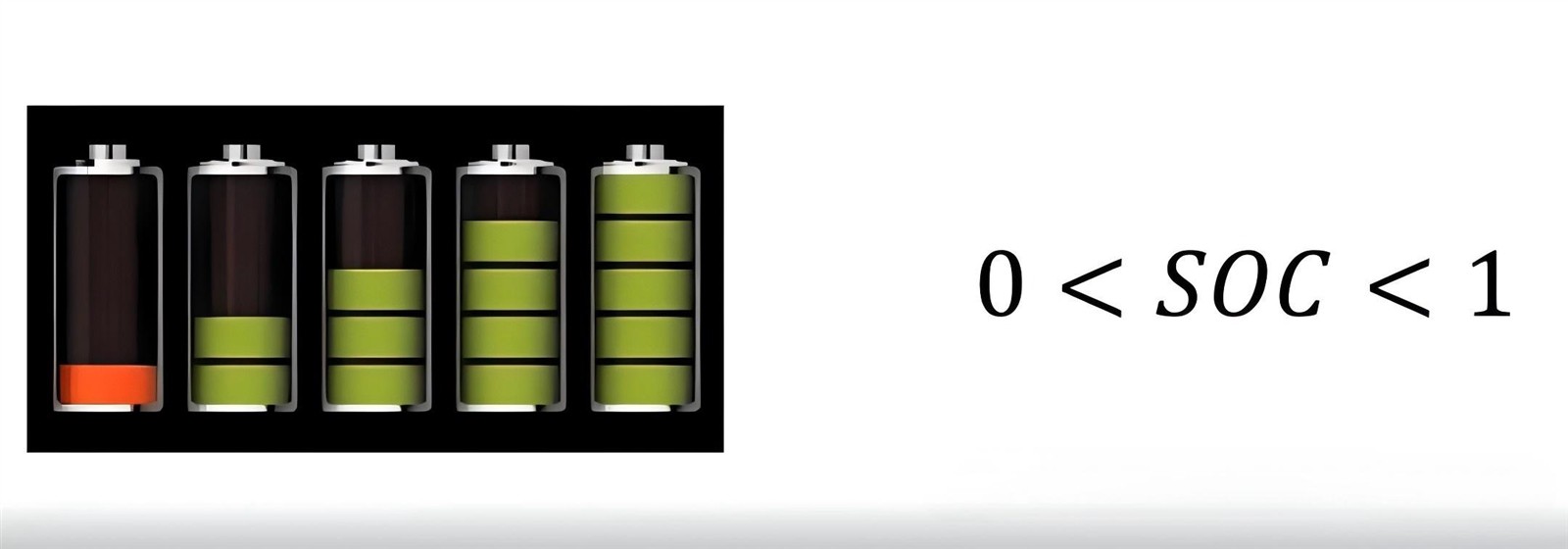

SOC, også kendt som opladningstilstand, refererer til et batteris ladetilstand eller resterende ladning. Det repræsenterer forholdet mellem batteriets resterende afladelige kapacitet efter en tids brug eller langtidsopbevaring til dets fuldt opladede tilstand, ofte udtrykt som en procentdel.Dens værdiinterval er 0~1. Når SOC=0 angiver, at batteriet er helt afladet, og når SOC=1 angiver, at batteriet er fuldt opladet.
SOC er en vigtig parameter, der afspejler et batteris brugsstatus og er en af de vigtigste parametre i et batteristyringssystem (BMS), fordi et batteris SOC ikke kan måles direkte og kun kan estimeres gennem parametre som batteri terminalspænding, lade- og afladningsstrøm og intern modstand. Disse parametre påvirkes også af forskellige usikre faktorer såsom batteriældning, miljøtemperaturændringer og køretøjets kørestatus, så nøjagtig SOC-estimering er blevet et presserende problem, der skal løses i udviklingen af elektriske køretøjer.
Inden for elektriske køretøjer er nøjagtig estimering af SOC af stor betydning for at forbedre batteriudnyttelsen, forhindre overopladning og overafladning, forlænge batteriets levetid og sikre sikkerheden og pålideligheden af elektriske køretøjer. Derfor inkluderer batteristyringssystemet (BMS) for elektriske køretøjer normalt SOC-estimeringsfunktion for at opnå realtidsovervågning og styring af batteristatus.
Derudover er begrebet SOC meget brugt i andre typer batterisystemer, såsom energilagringssystemer, bærbare elektroniske enheder osv., som er vigtige parametre, der bruges til at beskrive den resterende batterikapacitet.
SOH
SOH, også kendt som sundhedstilstand, henviser til et batteris sundhedsstatusog bruges til at beskrive graden af ældning eller forringelse af batteriet. Det er en vigtig parameter, der bruges i batteristyringssystemer (BMS) til at evaluere batteriets ydeevne.
Definitionen af SOH kan udtrykkes som procentdelen af et batteris nuværende maksimale kapacitet til dets oprindelige kapacitet. Med brugen af batterier og tidens gang vil der ske en række fysiske og kemiske ændringer inde i batteriet, såsom et fald i aktive stoffer, en stigning i indre modstand osv. Disse ændringer vil gradvist reducere kapaciteten og ydeevnen af batteriet. Derfor,ved at måle batteriets nuværende maksimale kapacitet og sammenligne den med den oprindelige kapacitet, kan batteriets SOH-værdi opnås for at evaluere dets sundhedstilstand.
Nøjagtig vurdering af SOH er afgørende for elektriske køretøjer, energilagringssystemer og andre batterisystemer, der kræver langsigtet drift og pålidelighed. Det kan hjælpe brugere med at forstå batteriernes resterende levetid, forudsige, hvornår batterierne skal udskiftes, og optimere batteriforbrug og vedligeholdelsesstrategier. Derudover kan evalueringen af SOH give vigtig feedback til batteriproducenter for at forbedre batteridesign og fremstillingsprocesser, forbedre batteriets holdbarhed og pålidelighed.
Det skal bemærkes, at evalueringsmetoden for SOH kan variere afhængigt af forskellige batterityper og anvendelsesscenarier. Almindelige evalueringsmetoder omfatter kapacitetstestning, intern modstandstestning, spændingskurveanalyse, inkrementel kapacitetsanalyse (ICA) og differentiel spændingsanalyse (DVA). Disse metoder har hver deres fordele og ulemper, og det er nødvendigt at vælge den passende evalueringsmetode ud fra den konkrete situation.
DOD
DOD, også kendt som Depth of Discharge, refererer til procentdelen af kapacitetenfrigives af et batteri under brug sammenlignet med dets nominelle kapacitet. Denne parameter bruges til at beskrive, i hvilken grad batteriet forbruges under brug.
Afladningsdybden har en væsentlig indflydelse på batteriernes ydeevne og levetid. Generelt gælder det, at jo større afladningsdybde et batteri har, jo kortere er dets cykluslevetid. Fordi hver dyb afladning vil forårsage visse skader på batteriets indre struktur og kemiske stoffer, vil denne skade gradvist akkumulere, hvilket i sidste ende fører til et fald i batteriets ydeevne og en forkortet levetid.
Derfor bør dyb afladning undgås så vidt muligt ved brug af batterier for at forlænge batteriets levetid. Samtidig er det også nødvendigt at være opmærksom på batteriets opladningsstatus og undgå overopladning og overafladning, hvilket kan have en negativ indvirkning på batteriet.
DOD er en vigtig overvågningsparameter inden for områder som elbiler og energilagringssystemer. Ved at overvåge batteriets DOD i realtid kan batteriets brugsstatus forstås, batteriets resterende levetid kan forudsiges, og tilsvarende foranstaltninger kan tages for at optimere batteriets brugs- og vedligeholdelsesstrategier. Derudover justeres opladnings- og afladningsstrategier i batteristyringssystemet (BMS) baseret på batteriets DOD for at beskytte batteriet og forlænge dets levetid.
SOE
SOE, også kendt som State of Energy,er en parameter, der beskriver den aktuelle resterende energi i et batterisystem eller energilagringssystem. I modsætning til SOC (State of Charge),SOC fokuserer hovedsageligt på andelen af resterende batterikapacitet i forhold til dets samlede kapacitet, mens SOE fokuserer mere på den faktiske tilgængelige energi i systemet, idet man tager hensyn til indvirkningen af faktorer som batterieffektivitet, temperatur og aldring på den faktiske tilgængelige energi.
I applikationsscenarier såsom elektriske køretøjer og energilagringsstationer er SOE en vigtig parameter, der kan hjælpe brugere eller systemer til mere præcist at forstå energistatussen for det aktuelle batterisystem eller energilagringssystem og træffe mere rimelige beslutninger om opladning, afladning eller brug . For eksempel, i elektriske køretøjer, ved at overvåge SOE, kan køretøjets rækkevidde estimeres for at undgå sammenbrud på grund af utilstrækkeligt batteri under kørsel; I energilagringskraftværker kan opladnings- og afladningsplanen for energilagringssystemet ved at overvåge SOE tilrettelægges rimeligt, hvilket forbedrer energilagringssystemets udnyttelse og økonomi.
Det skal bemærkes, at estimering af SOE er mere kompleks end SOC, fordi det kræver overvejelse af flere faktorer såsom batterieffektivitet, temperatur, aldring osv. Derfor er der i praktiske applikationer behov for mere komplekse algoritmer og modeller for at estimere SOE. På grund af de forskellige karakteristika og brugsmiljøer for forskellige batterisystemer eller energilagringssystemer kan deres SOE-estimeringsmetoder og nøjagtighed også variere.
Sammenfattende er SOE en vigtig parameter, der beskriver den aktuelle resterende energi i et batterisystem eller energilagringssystem, og har stor betydning for at forbedre udnyttelsen og økonomien af systemet. Med den kontinuerlige udvikling af elektriske køretøjer og energilagringsteknologi vil estimeringsmetoderne og anvendelserne af SOE også løbende blive forbedret og udvidet.
OCV
OCV (Åben Kredsløb Spænding)henviser til terminalspændingen for et batteri i en åben kredsløbstilstand (dvs. når batteriet ikke aflades eller oplades). I batteriteknologi er OCV en vigtig parameter, der afspejler batteriets elektromotoriske kraft eller spændingsniveau i en bestemt tilstand.
For genopladelige batterier vil OCV ændre sig med ladetilstanden (SOC) og batteriets sundhedsstatus (såsom batteriældning, øget intern modstand osv.). Under opladningsprocessen, efterhånden som batteriniveauet stiger, vil OCV gradvist stige; Under afladningsprocessen, når batteriniveauet falder, vil OCV gradvist falde.
Målingen af OCV er afgørende for batteristyringssystemer (BMS) somdet kan hjælpe systemet med at forstå batteriets aktuelle tilstand, hvilket muliggør nøjagtig strømvurdering, opladningskontrol, afladningskontrol og fejldiagnose.For eksempel i elektriske køretøjer overvåger BMS batteriets OCV i realtid og justerer opladningsstrategien baseret på ændringer i OCV for at sikre, at batteriet kan oplades sikkert og effektivt.
Derudover kan OCV også bruges til at evaluere batteriernes sundhedsstatus. Efterhånden som batteriet bruges og ældes, øges dets indre modstand gradvist, hvilket resulterer i et fald i rækkevidden af OCV-variation under opladning og afladning. Ved at overvåge tendensen til OCV-ændringer kan den resterende kapacitet og ældningsgrad af batteriet bestemmes, hvilket giver grundlag for batterivedligeholdelse og udskiftning.
Det skal bemærkes, at måling af OCV kræver at sikre, at batteriet er i en åben kredsløbstilstand, det vil sige, at der ikke passerer strøm mellem batteriets positive og negative elektroder. Derfor er det i praktiske applikationer normalt nødvendigt at måle OCV, efter at batteriet er holdt op med at oplade og aflade i en periode for at sikre nøjagtigheden af måleresultaterne.
ACR & DCR
Vekselstrømsmodstand (ACR) og jævnstrømsmodstand (DCR)er to vigtige parametre i evaluering af batteriydelse, som henholdsvis afspejler de interne modstandskarakteristika for batterier i AC- og DC-kredsløb.
ACR: refererer til den interne modstand af et batteri i et vekselstrømskredsløb, hvilket afspejler graden af blokering af batteriets vekselstrøm. Normalt bruges et sinusbølgestrømsignal med en bestemt frekvens (såsom 1kHz) til måling, og batteriets indre modstand kan tilnærmes som den ohmske modstand, som er summen af modstanden af forskellige dele inde i batteriet. Måleresultaterne af ACR påvirkes af forskellige faktorer såsom batteriets indre struktur, elektrolyt, elektrodematerialer osv.
DC intern modstand DCR: refererer til den interne modstand af et batteri i et DC-kredsløb, hvilket afspejler forholdet mellem batteriets spænding og strømforhold ved en konstant strøm. Målingen af DCR involverer typisk påføring af en konstant jævnstrøm over batteripolerne og måling af det resulterende spændingsfald. DCR inkluderer ikke kun ohmsk modstand, men også elektrokemisk reaktionsmodstand og diffusionsmodstand, så den mere omfattende kan afspejle batteriets interne impedansegenskaber.
OVP
OVP (Over Voltage Protection) henviser til batterioverspændingsbeskyttelse. Når batterispændingen overstiger en vis sikkerhedstærskel, bruges specifikke kredsløbsdesign og beskyttelsesmekanismer til at afbryde eller begrænse strømforsyningen og derved beskytte batteriet og efterfølgende kredsløb mod beskadigelse. Dens princip ligner overspændingsbeskyttelse i strømsystemer, men fokuserer mere på det specifikke anvendelsesscenarie for batterier.
Med populariseringen af elektroniske produkter og den kontinuerlige udvikling af batteriteknologi bliver batteriernes sikkerhed, som en nøglekomponent til energilagring og -forsyning, i stigende grad værdsat. Overspænding af batterier kan ikke kun forårsage skader på selve batteriet, men også føre til alvorlige konsekvenser såsom brande og eksplosioner. Derfor er batteri OVP blevet et vigtigt middel til at sikre batterisikkerhed og forlænge batteriets levetid.
OCP
OCP (Over Current Protection) er en kredsløbsbeskyttelsesmekanisme, der bruges til at forhindre strømmen i et kredsløb i at overskride en forudbestemt værdi, hvorved man undgår farlige situationer såsom udstyrsskade eller brand. Overstrømsbeskyttelse er meget udbredt inden for forskellige områder såsom strømsystemer, elektronisk udstyr og motordrev.
Arbejdsprincippet for OCP-overstrømsbeskyttelse er baseret på strømdetektion og sammenligning. Når strømmen i kredsløbet overstiger den forudindstillede tærskel, vil overstrømsbeskyttelsesanordningen hurtigt reagere ved at afbryde strømmen, reducere spændingen eller justere kredsløbsparametrene for at begrænse strømmen og beskytte kredsløbets og udstyrets sikkerhed.
OTP
OTP (overtemperaturbeskyttelse)er en vigtig sikkerhedsbeskyttelsesmekanisme i opladningsenheder, der har til formål at forhindre skader eller sikkerhedsulykker forårsaget af for høj temperatur under opladningsprocessen.
OTP overtemperaturbeskyttelsesmekanismen overvåger opladningsenhedens temperatur og træffer tilsvarende foranstaltninger, når temperaturen overstiger en forudindstillet sikkerhedstærskel, såsom at reducere opladningseffekten, stoppe opladningen eller afbryde strømmen for at forhindre enheden i at overophedes. Denne mekanisme er normalt integreret i opladerens kontrolchip eller strømstyringsmodul, der overvåger enhedens temperatur i realtid gennem temperatursensorer og sammenligner den med forudindstillede tærskler.
Under opladningsprocessen stiger enhedens temperatur gradvist på grund af den varme, der genereres af strømmen, der passerer gennem modstanden, og den varme, der frigives af batteriets interne kemiske reaktioner. Hvis temperaturen er for høj og ikke kontrolleres rettidigt, kan det føre til alvorlige konsekvenser som batteriskader, kredsløbsældning og endda brand. Derfor er opladning over temperaturbeskyttelse OTP af stor betydning for at sikre opladningssikkerhed og forlænge udstyrets levetid.
