Som et fleksibelt og effektivt distribueret kraftsystem bruges mikrogrid -systemet i vid udstrækning i datacentre, industrielle produktion, medicinske faciliteter og andre felter for at sikre stabil strømforsyning til kritiske belastninger. I mikrogrid -systemer er strømafbryderenheder en af kernekomponenterne, der sikrer strømforsyningskontinuitet og pålidelighed. Blandt dem er statisk overførselsafbryder (STS) og automatisk overførselsafbryder (ATS) to almindelige strømafbryderenheder. De har betydelige forskelle i funktionalitet, applikationsscenarier og ydeevne. Denne artikel vil dykke ned i rollerne og forskelle mellem STS og ATS i mikrogrid -systemer.
1 Hvad er et mikrogrid

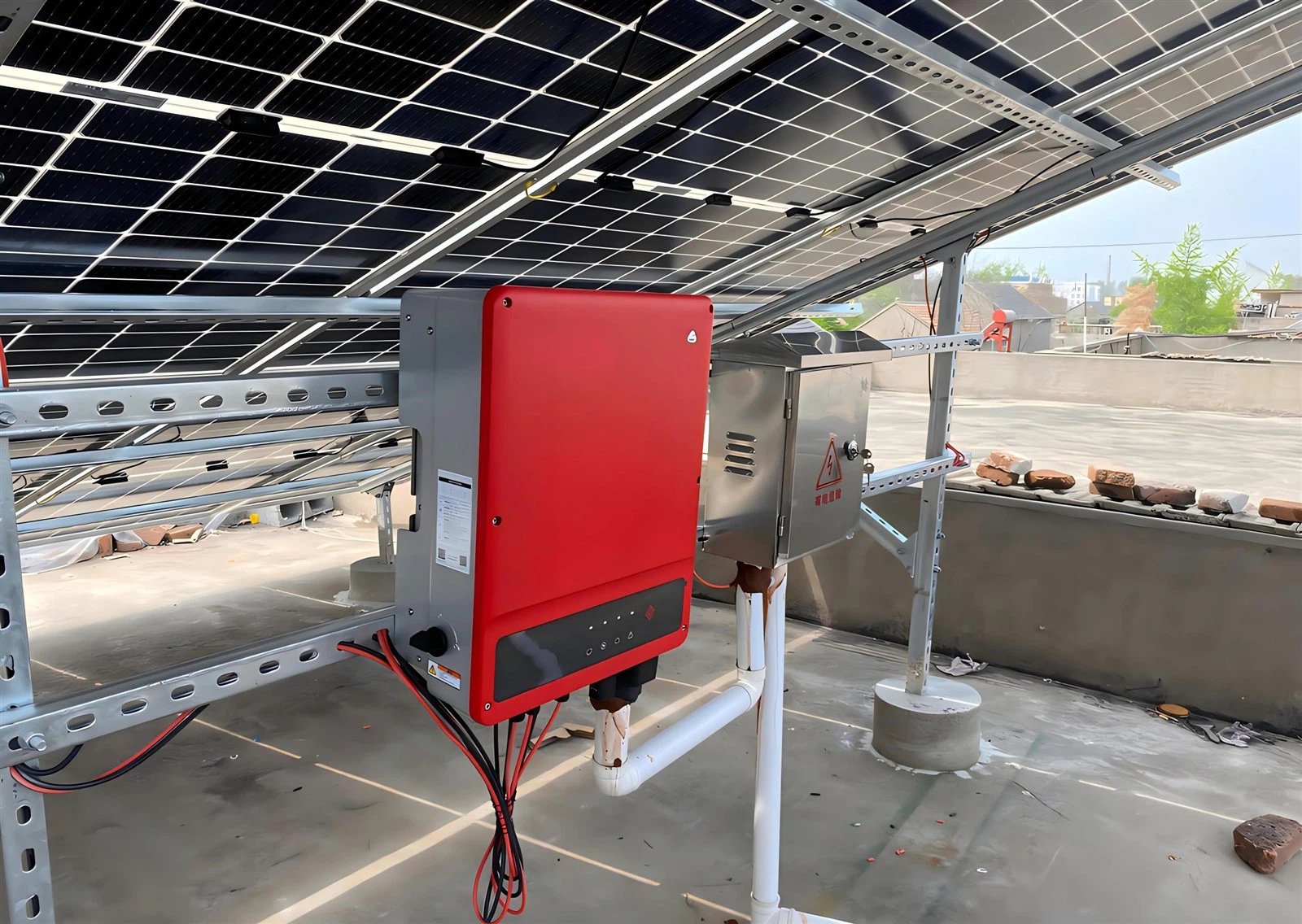

(1) Definition og struktur af mikrogrid
Et mikrogrid er et lille kraftproduktions- og distributionssystem sammensat af distribuerede strømkilder (såsom solcellefotovoltaik, vindkraft, lille vandkraft osv.), Energilagringsenheder (såsom batterier, superkapacitorer osv.), Kraftelektroniske konvertere (såsom invertere, rettere osv.), Belastninger og overvågning og beskyttelsesudstyr. Det kan fungere parallelt med elnettet eller uafhængigt i ø -tilstand, med fleksibel driftstilstand og effektivitet i høj energi.
(2) Betjeningstilstand for mikrogrid -system
Grid tilsluttet driftstilstand: I gitterforbindet driftstilstand er mikrogrid forbundet til hovednettet, og de distribuerede strømkilder inden for mikrogrid kan forsyne strøm til lokale belastninger. Overskydende elektricitet kan også overføres til hovednettet. På samme tid, når kraftproduktionen inden for mikrogrid er utilstrækkelig, kan det store gitter give strømstøtte til mikrogrid.
Øens driftstilstand: Når der er en fejl eller planlagt strømafbrydelse i strømnettet, kan mikrogridet kobles fra elnettet og gå ind i øens driftstilstand. I ø -driftstilstand er mikrogrider afhængige af deres egne distribuerede strømkilder og energilagringsenheder for at opretholde strømforsyning til lokale belastninger, hvilket sikrer den normale drift af kritiske belastninger.
2 Definition af STS og ATS
1. statisk overførselsafbryder (STS)
STS (statisk overførselsafbryder) er en strømafbryderenhed baseret på elektroniske kredsløb, der hovedsageligt bruges til at opnå hurtig og sømløs skift mellem to uafhængige AC -strømkilder. Dens kernekomponenter inkluderer et intelligent kontroltavle, højhastigheds-tyristorer og afbrydere.
2. Automatisk overførselsafbryder (ATS)
ATS (Automatic Transfer Switch) er en mekanisk strømafbryderenhed, der hovedsageligt bruges i nødsituationssystemer til automatisk at skifte belastningskredsløb fra en strømkilde til en anden backup -strømkilde. Skiftudførelseskomponenterne er normalt kontaktorer eller afbrydere.
3 Rollen som STS og ATS
(1) STS's rolle
1. hurtig skift
STS kan hurtigt skifte til backup -strømforsyningen i tilfælde af en hovedkraftfejl, med en skiftetid, der typisk ikke overstiger 8 millisekunder, og kan endda nå 1\/4 cyklus (mindre end eller lig med 5 millisekunder). Denne hurtige switching -kapacitet sikrer uafbrudt betjening af elektroniske præcisionsanordninger, der undgår datatab eller udstyrsskader forårsaget af strømafbrydelser.
2. høj pålidelighed
Strømforsyning STS er velegnet til applikationer, der kræver ekstremt høj strømkvalitet, såsom datacentre, kommunikationsbasestationer, laboratorier osv. Det kan give dobbelt busstrømforsyning til enkeltkraftbelastninger, hvilket forbedrer redundansen af strømforsyningssystemet.
3. kompatibel med flere strømkilder
STS kan opnå problemfri skift mellem UPS og UPS, UPS og generator, UPS og Mains Power og Mains Power til Mains Power, hvilket giver pålidelig strømstøtte til udstyr i komplekse kraftmiljøer.
(2) ATS's rolle
1. Emergency Backup Switching
ATS bruges hovedsageligt i nødsituationer. Når hovedforsyningen mislykkes, skifter den automatisk til backup -strømforsyningen for at sikre den kontinuerlige drift af vigtige belastninger. Dens skiftetid er normalt over 100 millisekunder, der er egnet til belastninger, der er ufølsomme over for korte strømafbrydelser, såsom belysning, motorer osv.
2. pålidelighed af mekanisk struktur
ATS vedtager mekanisk kontaktkontakt, som har en stærk anti-interferensevne og høj switching-succesrate. Dens struktur er enkel, vedligeholdelsesomkostninger er lav, og den er velegnet til at skifte tunge belastninger.
3. vidt brugt
ATS er vidt brugt i industriel produktion, datacentre, hospitaler og andre lejligheder, der kræver kontinuerlig strømforsyning, især i scenarier, hvor skifthastigheden ikke er høj.
4 Forskellen mellem STS og ATS
(1) Skifthastighed
STS: Skifthastighed er ekstremt hurtig, normalt mellem 5 millisekunder og 8 millisekunder, der er egnet til enheder, der er følsomme over for strømafbrydelser.
ATS: Skifthastigheden er langsom, normalt over 100 millisekunder og kan endda nå 1,5 sekunder, velegnet til belastninger, der ikke er følsomme over for korte strømafbrydelser.
(2) Skiftningsmetode
STS: Ved hjælp af elektroniske switches (højhastigheds-tyristorer) for at opnå switching er switching-processen "først og derefter på", som kan opnå problemfri switching.
ATS: Skift opnås ved hjælp af mekaniske kontakter (kontaktorer eller afbrydere), og skiftprocessen er afhængig af mekanisk handling, hvilket kan resultere i korte strømafbrydelser.
(3) applikationsscenarier
STS: Velegnet til lejligheder med ekstremt høje krav til strømkvalitet, såsom datacentre, kommunikationsbasestationer, præcisionsinstrumenter osv.
ATS: Velegnet til lejligheder, der ikke er følsomme over for korte strømafbrydelser, såsom industriproduktion, hospitaler, belysning osv.
(4) Pålidelighed
STS: Den elektroniske switch -switching -metode gør den mere følsom over for faktorer som elektromagnetisk interferens og temperatur, men skifthastigheden og sikkerheden er højere.
ATS: Den mekaniske kontaktomskiftningsmetode giver den stærkere anti-interferensevne, men fejl kan forekomme på grund af kontaktslitage, temperaturstigning og opvarmningsproblemer.
(5) Omkostninger og vedligeholdelse
STS: Udstyrsomkostningerne er relativt højt, men vedligeholdelse er relativt enkelt.
ATS: Udstyrsomkostningerne er relativt lavt, men den mekaniske struktur kræver regelmæssig vedligeholdelse.
5 Konklusion
STS, med sine fordele ved hurtig switching og høj pålidelighed strømforsyning, er velegnet til præcisionsudstyr, der er følsom over for strømafbrydelser; ATS er på den anden side velegnet til almindelige belastninger, der er ufølsomme over for korte strømafbrydelser på grund af dets mekaniske pålidelighed og lavere omkostninger. I praktiske anvendelser skal STS eller ATS rimeligt vælges på baggrund af faktorer som belastningsegenskaber, strømmiljø og budget for at sikre stabil drift af mikrogridsystemer og pålideligheden af strømforsyningen.
